圆整工具

圆整工具主要用来处理路网中外形不规则或精度不符合要求的圆角,如圆角的顶点数目太少则进行细化,如果过多则移除,所以这个工具的作用不但是获得漂亮的圆角,同时还使模型变的十分精简。

圆整工具:

带有界面的圆整工具,可以自己输入参数控制圆角结构,共有三种圆整方式:
Tan2Edge 圆角与两条临边相切.

Tan1Edge 圆角只与一边想切.

ArcTo3p 圆角通过三个顶点,不考虑是否与临边想切。还可以通过拖曳鼠标改变圆角的圆心与弧度。

自动圆角工具:自动圆角(3P) | 自动圆角(Rad) |自动圆角(TT)

下面为自动圆角工具,圆角的数目是自适应的,根据圆角大小而确定。针对不同级别的场景,利斧还提供了一个界面用来设置圆角的段数与半径的关系,方便用户控制圆角的精度。

自动圆角(3P)

自动圆角(半径)

自动圆角(TT)

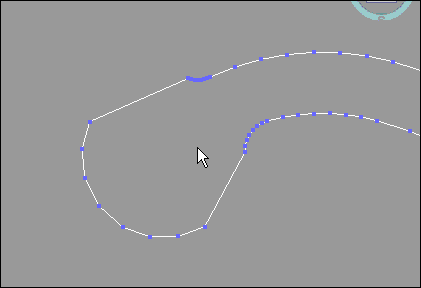

ArcVts(3P)选择至少3个连续的点,取起点,终点和内部任一点对所有顶点进行三点成弧
ArcVts(Rad)可以对一个顶点进行圆角,也可以选择多个连续的顶点,需要在弹出的界面中输入半径
ArcVts(TT)选择至少两个连续的顶点,取临边为与圆角想切两边进行圆整

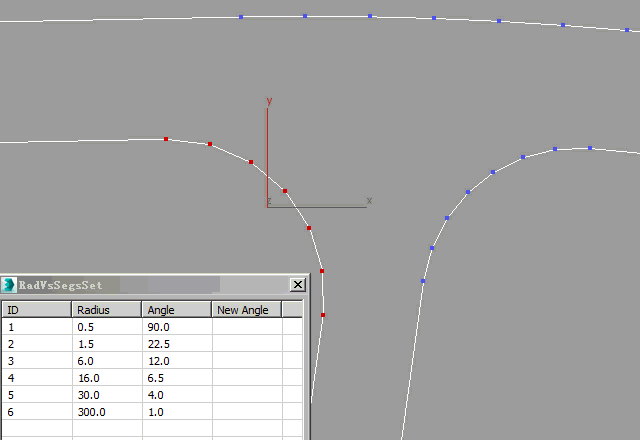

圆角段数与半径的控制

圆角段数与半径的控制
